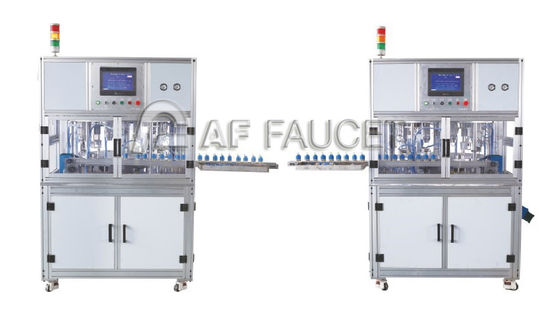

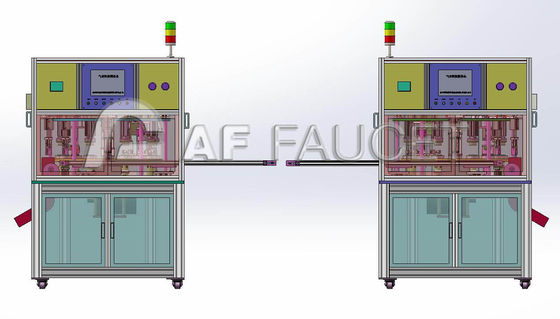

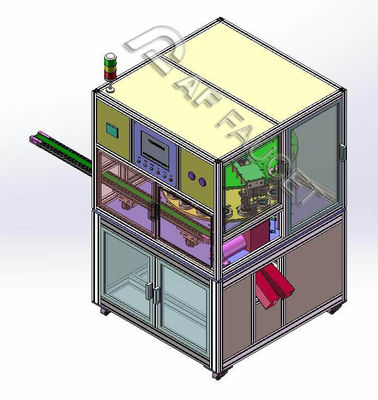

RTAF-CA006-HFI - Máy kiểm tra hoàn toàn tự động cho lõi van chân cao và phẳng

Máy thử nghiệm này được thiết kế độc quyền để phát hiện rò rỉ không khí và mô-men xoắn của hộp mạ gốm.

• Khám phá độ kín không khí (kiểm tra rò rỉ không khí): đưa khí vào cửa vào van. According to the micron air pressure difference detected by high precision and high sensibility devices to check if there is increased pressure in the sealing space and judge the air tightness performance.

• Khám phá mô-men xoắn của hộp đạn: với hệ thống servo với cảm biến và mô-men xoắn quay của lõi van để phát hiện sản phẩm có đủ điều kiện không.

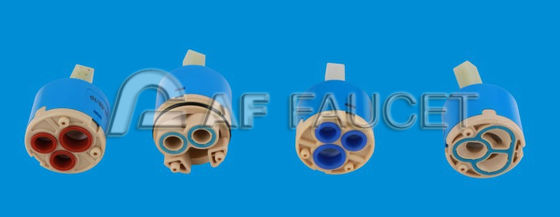

1Ứng dụng: kiểm tra chất lượng của hộp mạ 25/35/40mm (mô hình chân cao và chân phẳng): rò rỉ, mô-men xoắn, vv

2- Chạy ổn định, hoạt động tới 20 giờ không ngừng.

3. Thời gian thử nghiệm chu kỳ: 8 giây, tùy thuộc vào tiêu chuẩn thử nghiệm của khách hàng. năng suất: 3000 ~ 3400 bộ / 8 giờ

4Các phần làm việc được nắm bắt vào dây bởi các thao tác và thời gian phát hiện được tùy chỉnh theo yêu cầu của khách hàng.

5Máy thử nghiệm này là thân thiện với môi trường, công nghệ xanh.

Các mô-đun chính

1Hệ thống tải: hệ thống này cung cấp chứa một động cơ, băng chuyền, cơ chế phân chia, thiết bị phân chia, vv Các hộp mực và tay cầm được đặt theo hướng yêu cầu bằng cách thủ công,sau đó được vận chuyển đến trạm làm việc Manipulator, người điều khiển lấy các hộp đạn đến khu vực phát hiện và hoàn thành công việc tải lên.

2Hệ thống phát hiện: công cụ rò rỉ, máy phân tích, công cụ thu thập dữ liệu, cảm biến lực, hệ thống servo, máy phát, thu thập dữ liệu, hiển thị dữ liệu, vvthiết bị rò rỉ và cảm biến lực truyền các biến thể được phát hiện đến máy phát thông qua máy phân tích, thu thập dữ liệu, vv, dữ liệu được nhận bởi máy phát và sau đó được xác định bởi bộ xử lý trung tâm PLC để hoàn thành quá trình phát hiện.

3Hệ thống truyền: hệ thống này bao gồm một động cơ, bộ chia, bộ điều khiển, vật cố định, vị trí quang điện và các bộ phận cơ học khác.

A: Máy Bắt đầu làm việc, bộ điều khiển cho ăn lấy các hộp mực và đặt chúng vào trạm tải phân chia.

B: Sau khi trải qua tất cả 7 trạm phát hiện thử nghiệm: kiểm tra rò rỉ và mô-men xoắn,Máy điều khiển tải lấy sản phẩm và đặt nó vào một khu vực đủ điều kiện hoặc không đủ điều kiện và được truyền đến quy trình làm việc tiếp theo bằng đường vận chuyển. "

4. Hoạt động & hệ thống điều khiển: PLC + màn hình cảm ứng để kiểm soát tất cả các dữ liệu phát hiện.

Môi trường làm việc

Nhiệt độ môi trường làm việc: 0 ≤ 45 °C;

Độ ẩm: 20 ≤ 90% RH;

Nguồn cấp điện: đơn pha 220VAC, 50Hz, 1.5KVA

Không khí nén: 4 kgf/cm, độ khoan dung: ± 10%;

Khu vực lắp đặt: 2000mmX1300mmX1900mm

Không có vùng từ tính mạnh mẽ, không có khí độc hại trong xưởng

1. Dòng kiểm tra chất lượng lõi van tự động (kiểm tra rò rỉ không khí, độ kín v.v.)


2. Hệ thống điều hành và điều khiển chính:

   Để theo dõi toàn bộ quy trình làm việc của dây chuyền sản xuất: sản lượng cho mỗi trạm làm việc;

   Biểu đồ chất lượng sản xuất;

   Cảnh báo lỗi hoạt động, và báo động sự cố cho mỗi mô-đun, và các thành phần.



Chúng tôi cung cấp các dòng tùy chỉnh theo sản phẩm của khách hàng, sản lượng và kế hoạch bố trí của xưởng, vui lòng liên hệ với chúng tôi để tham khảo ý kiến miễn phí.
