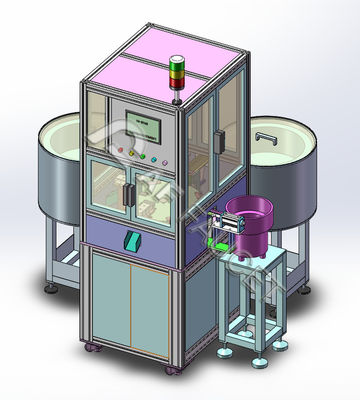

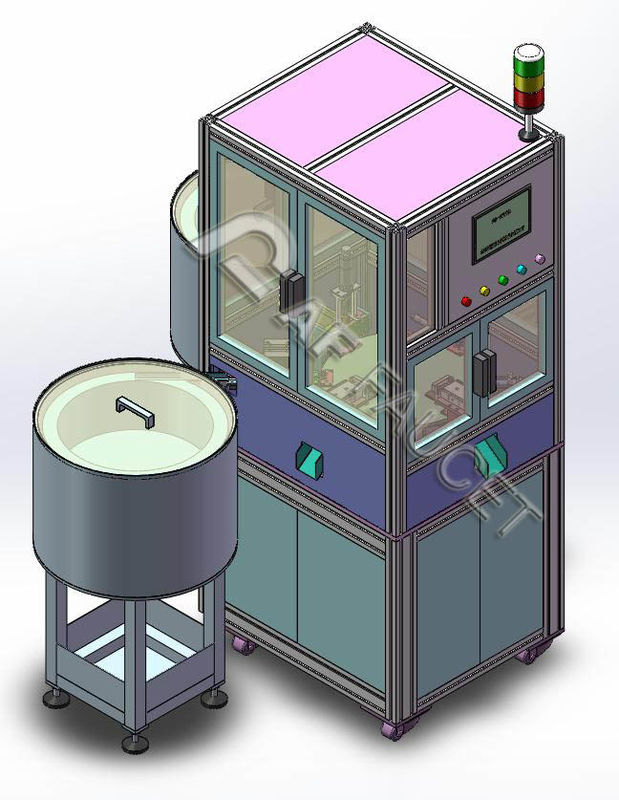

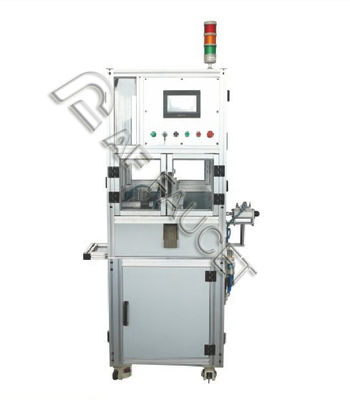

RTAF-CA009-HFHR-Ceramic vòi vòi vỏ hộp mực cầm rotor tự động lắp ráp máy

Lời giới thiệu

Máy được thiết kế độc quyền này có thể lắp ráp cơ sở, tay cầm và chân. Tự động cân bằng và định hình, cho ăn, lắp ráp, thả vv. Chương trình HMI ổn định và dễ dàng cho hoạt động và điều khiển.

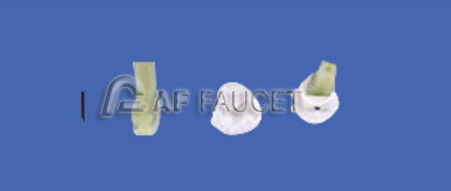

1. Dòng lắp ráp này phù hợp với cơ sở, tay cầm và lắp ráp chân của hộp mực gốm φ25, φ35 và φ40 mm.

2- Chạy ổn định, hoạt động tới 20 giờ không ngừng.

3. Thời gian chu kỳ: 2.5S / đơn vị 10000 bộ / 8 giờ

4Dòng lắp ráp này là thân thiện với môi trường, công nghệ xanh.

Phương pháp lắp ráp

1# Tập hợp cơ sở

2# Lắp ráp tay cầm

3# Vị trí trống

4# Lắp ráp chân

5# Khám phá

6# Trạm thả sản phẩm đủ điều kiện

7# Vị trí trống

8# Trạm thả sản phẩm không đủ điều kiện

Các mô-đun chính

1. Hệ thống làm bằng và định hình: nó có chứa một tấm lưu trữ, cơ sở, bộ điều khiển, vv Tất cả 3 bộ phận được vận chuyển riêng biệt đến vị trí chỉ bằng cách ăn đĩa độc lập.

2 Hệ thống cấp: xi lanh, cấu trúc cơ khí, v.v. Cơ chế cấp vận chuyển các bộ phận đến vị trí nhọn một lần và sẵn sàng lắp ráp.

3Hệ thống truyền: nó bao gồm một động cơ, bộ điều khiển, vật cố định đồ đạc, vị trí quang điện và các bộ phận cơ học khác.hệ thống Leveling & Shaping đặt tất cả các sản phẩm trong các nhóm và vận chuyển chúng bằng hệ thống cho ăn đến các khu vực định vị để được lắp ráp.

4- Hệ thống điều khiển: PLC + màn hình cảm ứng

Môi trường làm việc

Nhiệt độ môi trường làm việc: 0 ≤ 45 °C;

Độ ẩm: 20 ≤ 90% RH;

Nguồn điện: đơn pha 220VAC, 50Hz, 2KVA

Không khí nén: 2 kgf/cm, độ khoan dung: ±10%;

Khu vực lắp đặt: 1400mmX1400mmX1900mm

Không có vùng từ tính mạnh mẽ, và không có khí độc hại trong xưởng

Chúng tôi cung cấp các dòng tùy chỉnh theo sản phẩm của khách hàng, sản lượng sản xuất và kế hoạch bố trí của xưởng, vui lòng liên hệ với chúng tôi để tham khảo ý kiến miễn phí.
